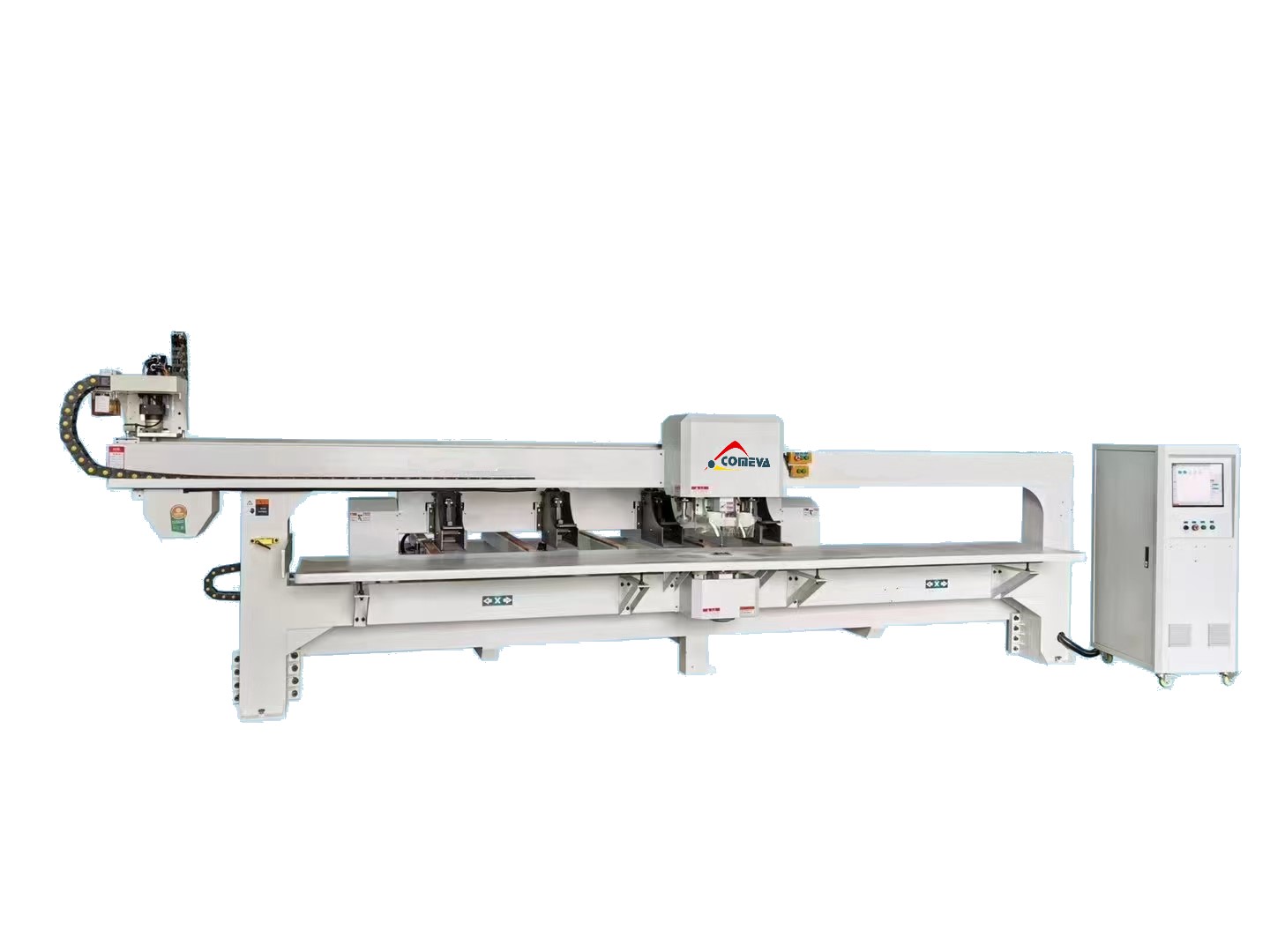

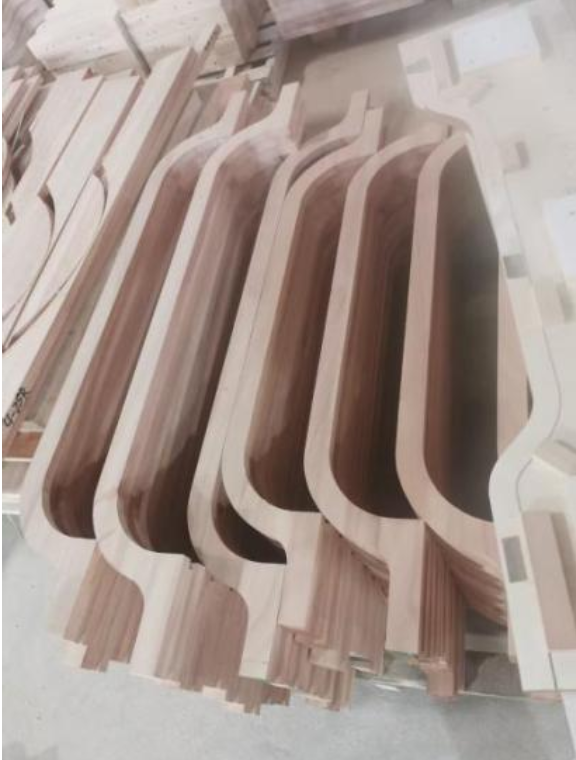

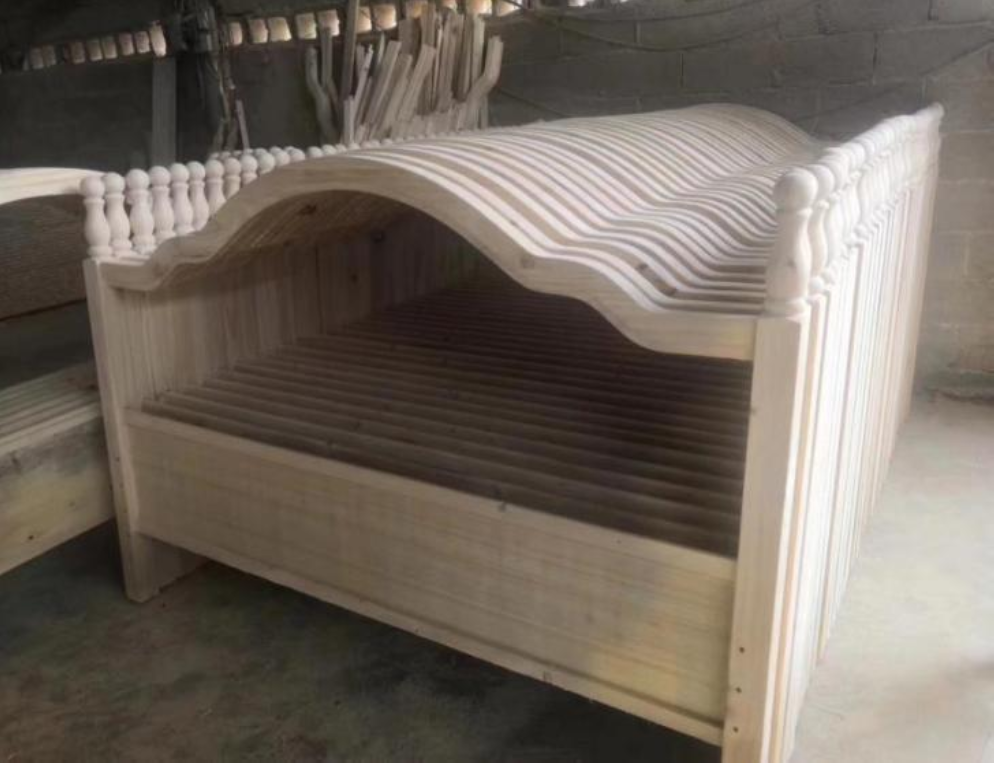

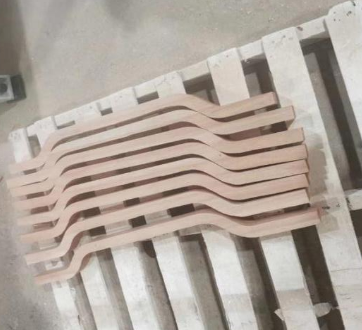

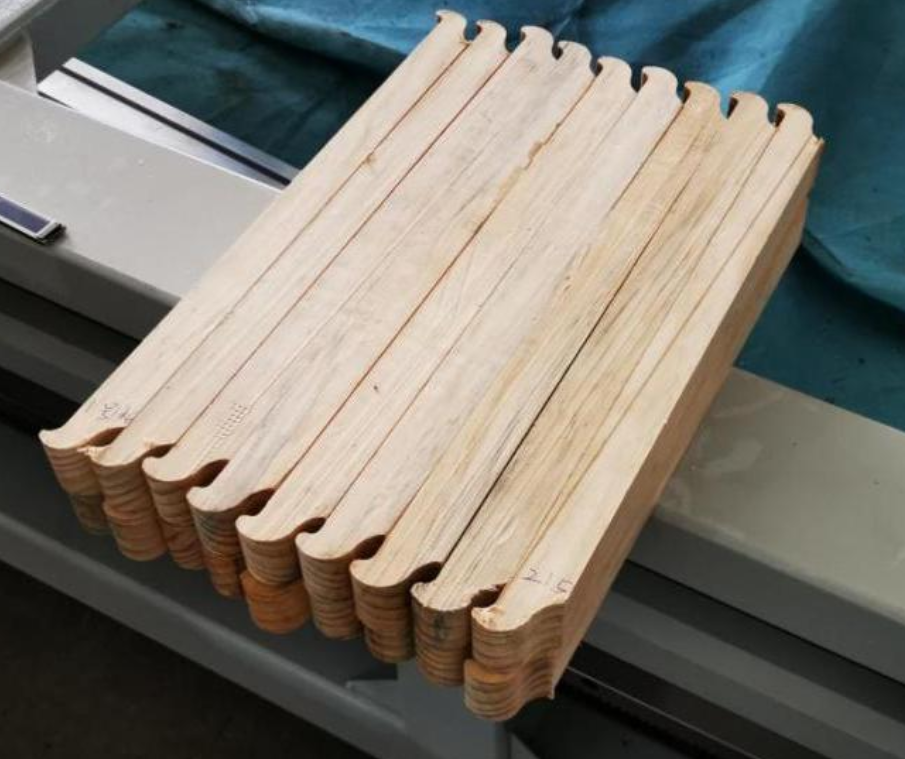

La máquina de corte de madera maciza utiliza una fresa de acero de tungsteno de doble cabezal para procesar madera irregular, este sistema consigue un alto nivel de acabado superficial y un procesamiento seguro y eficiente de las piezas. La trayectoria de mecanizado se genera automáticamente cargando archivos CAD, y el equipo está equipado con un sensor de infrarrojos para reconocer automáticamente el tamaño de la pieza. Basta con introducir la pieza y la máquina ajustara automáticamente el mecanizado, si no hay material suficiente.
ESTRUCTURA
ESTRUCTURA
Estructura de acero electo soldada especialmente diseñada para asegurar su solidez y robustez.
La mesa principal de desplaza mediante husillos de precisión a recirculación de bolas con sistemas de pre carga. Este sistema permite eliminar los juegos de transmisión en los movimientos de los ejes garantizando de esta manera una precisión de posicionamiento óptima. El control de las aceleraciones gestionado por el control y la rigidez de la estructura garantizan unos movimientos rápidos sin vibración.
El desplazamiento de los ejes X e Y se realiza mediante servomotores asegurando el máximo control y precisión de todos los movimientos.

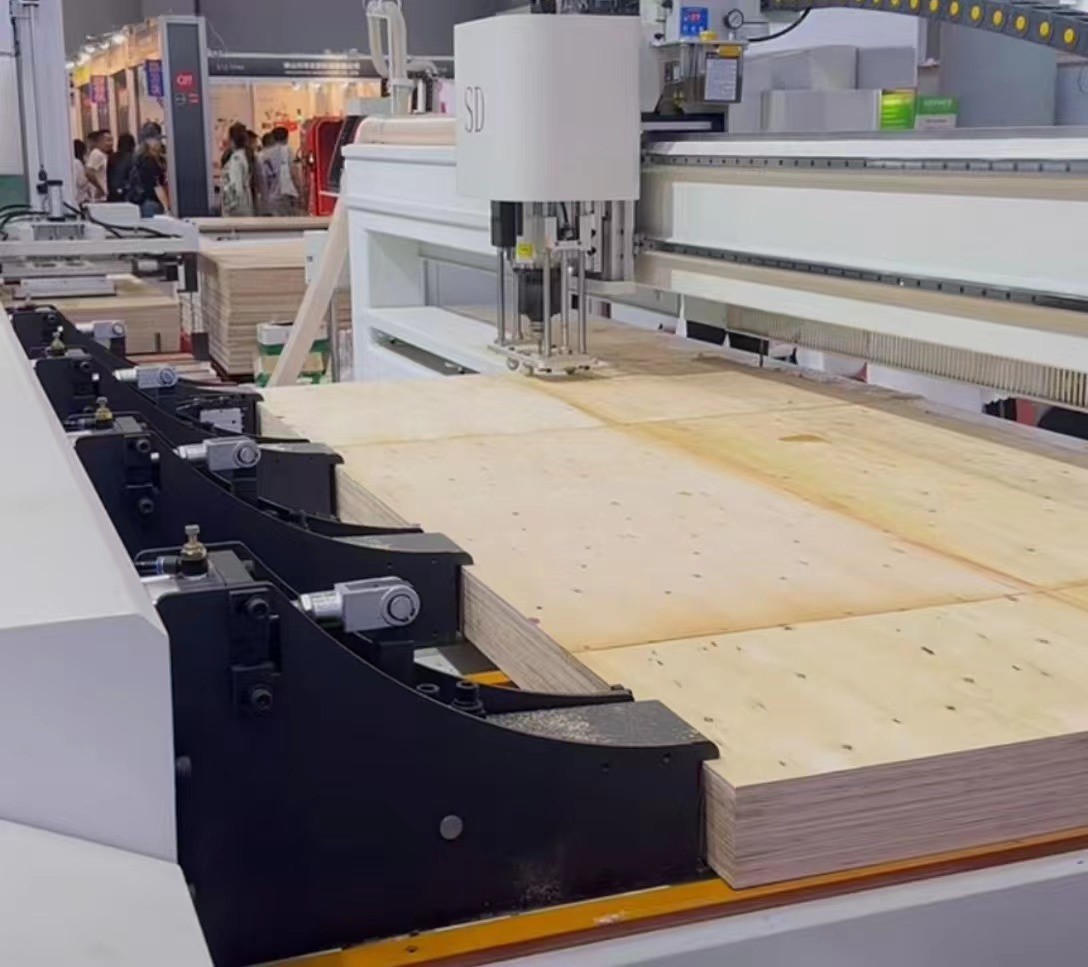

SISTEMA DE PINZAS DE BLOQUEO DE PIEZA
La máquina incorpora 4 pinzas con accionamiento neumático encargadas de la sujeción de forma firma de las piezas que van a ser mecanizadas.
Estas pinzas tienen capacidad de sujeción de hasta 140mm de altura.

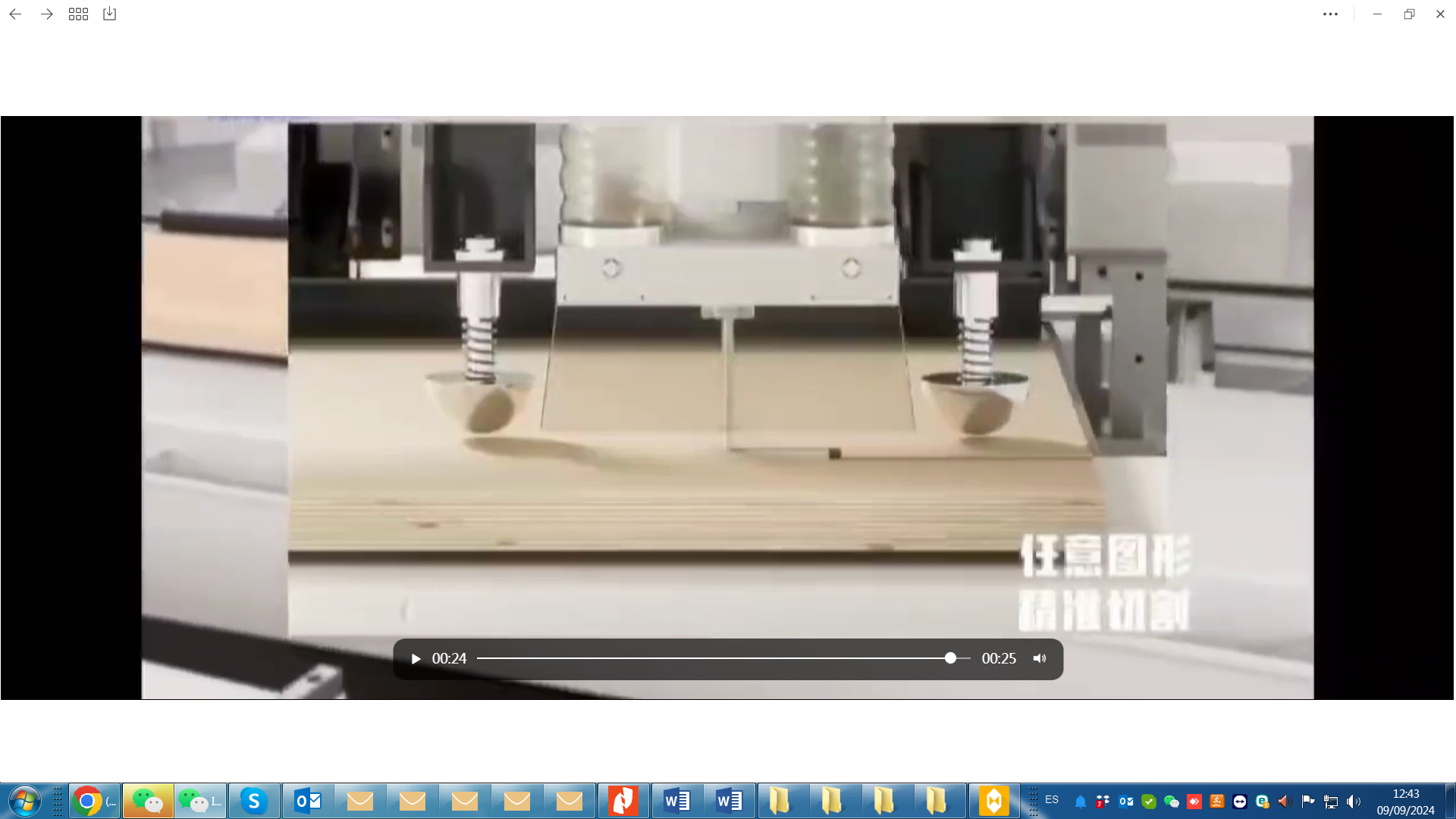

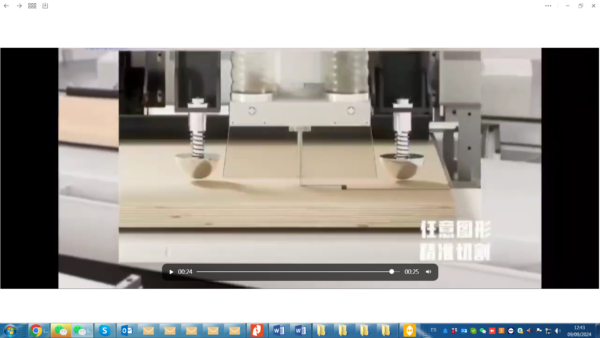

PRENSOR ANTIVIBRACION
Para conseguir el mejor acabado en el corte y evitar vibraciones en caso de que se corten más de un panel al mismo tiempo, se incluye un sistema prensor a ambos lados del motor que elimina la posibilidad de cualquier vibración durante el proceso de mecanizado.
CABEZAL DE TRABAJO
La máquina dispone de dos cabezales de trabajo independientes dedicados para el corte y taladrado de las piezas. Estos cabezales de trabajo están montados sobre la estructura de puente siendo móvil el cabezal de taladro sobre el eje X de la máquina y siendo fijo el cabezal de corte.

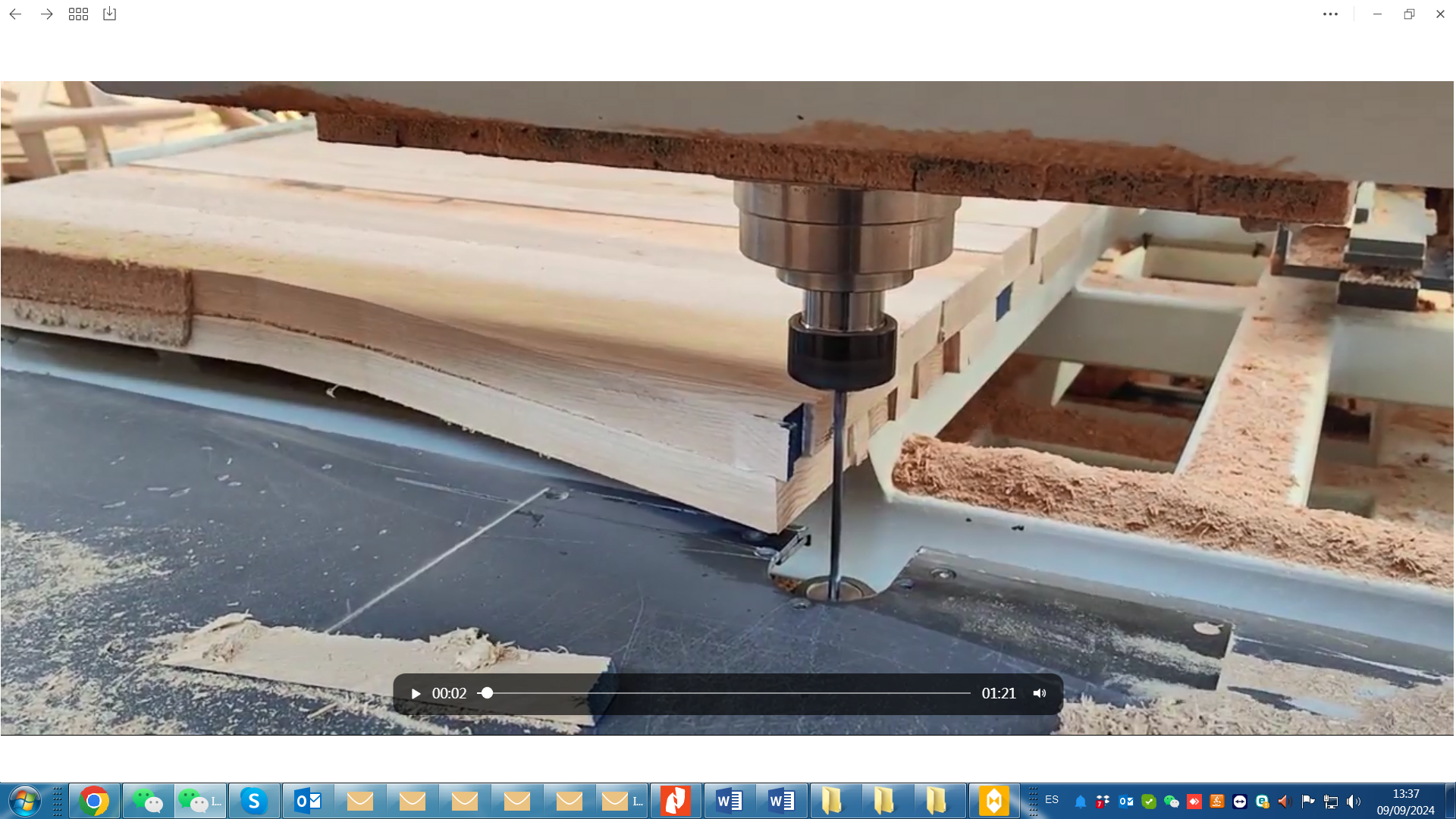

CABEZAL DE CORTE
El cabezal de corte está compuesto por 2 motores verticales enfrentandos, uno superior y otro inferior, que sujetan la fresa de corte en sus dos extremos para realizar un corte preciso, limpio y sin limitaciones de ángulos. El cabezal dispone de 2 motores de 9 kw a 18.000 rpm. Este cabezal se mantiene siempre fijo en el centro de la mesa y es el tablero el que se desplaza en X e Y para su corte.

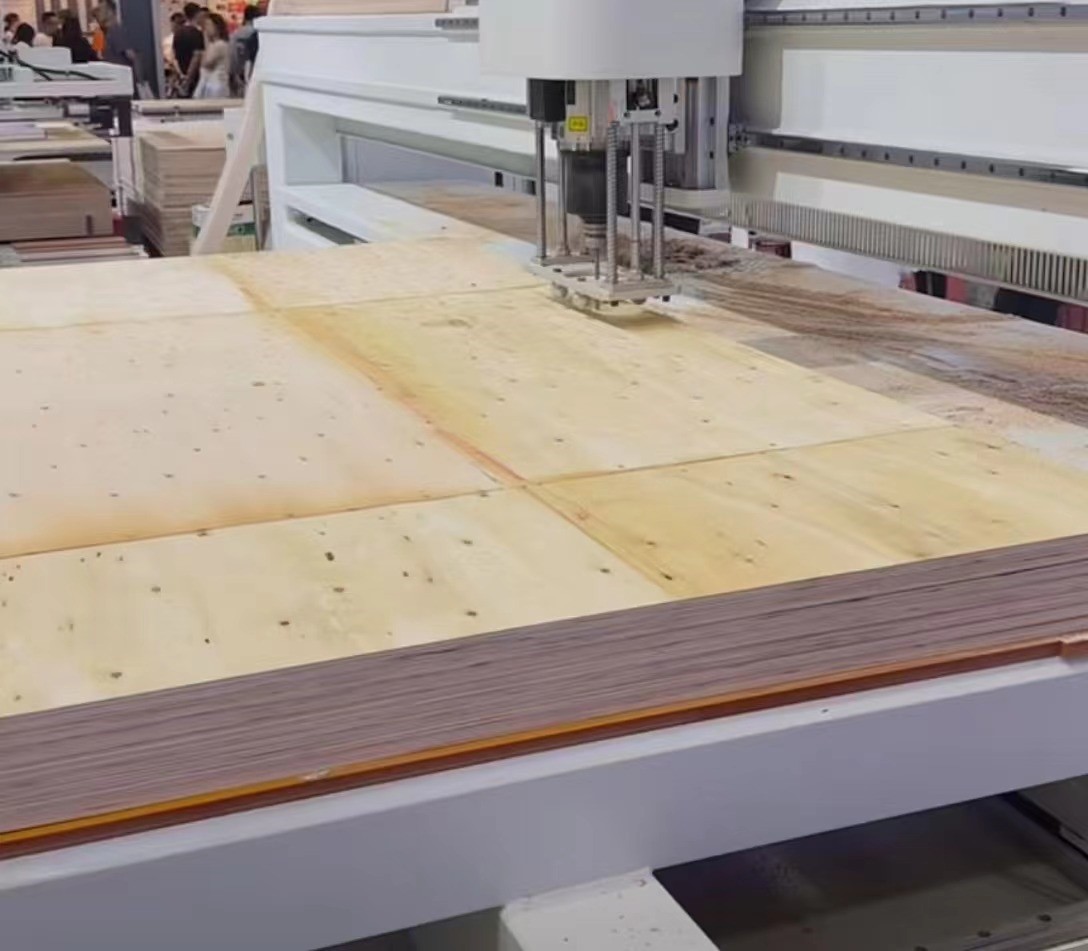

CABEZAL DE TALADRO
El cabezal de taladro está compuesto por un motor fresador vertical de cambio automático de herramientas de 9 kw a 18.000 rpm que se desplaza sobre el eje X de la maquina realizando los taladros u agujeros que se demanden.

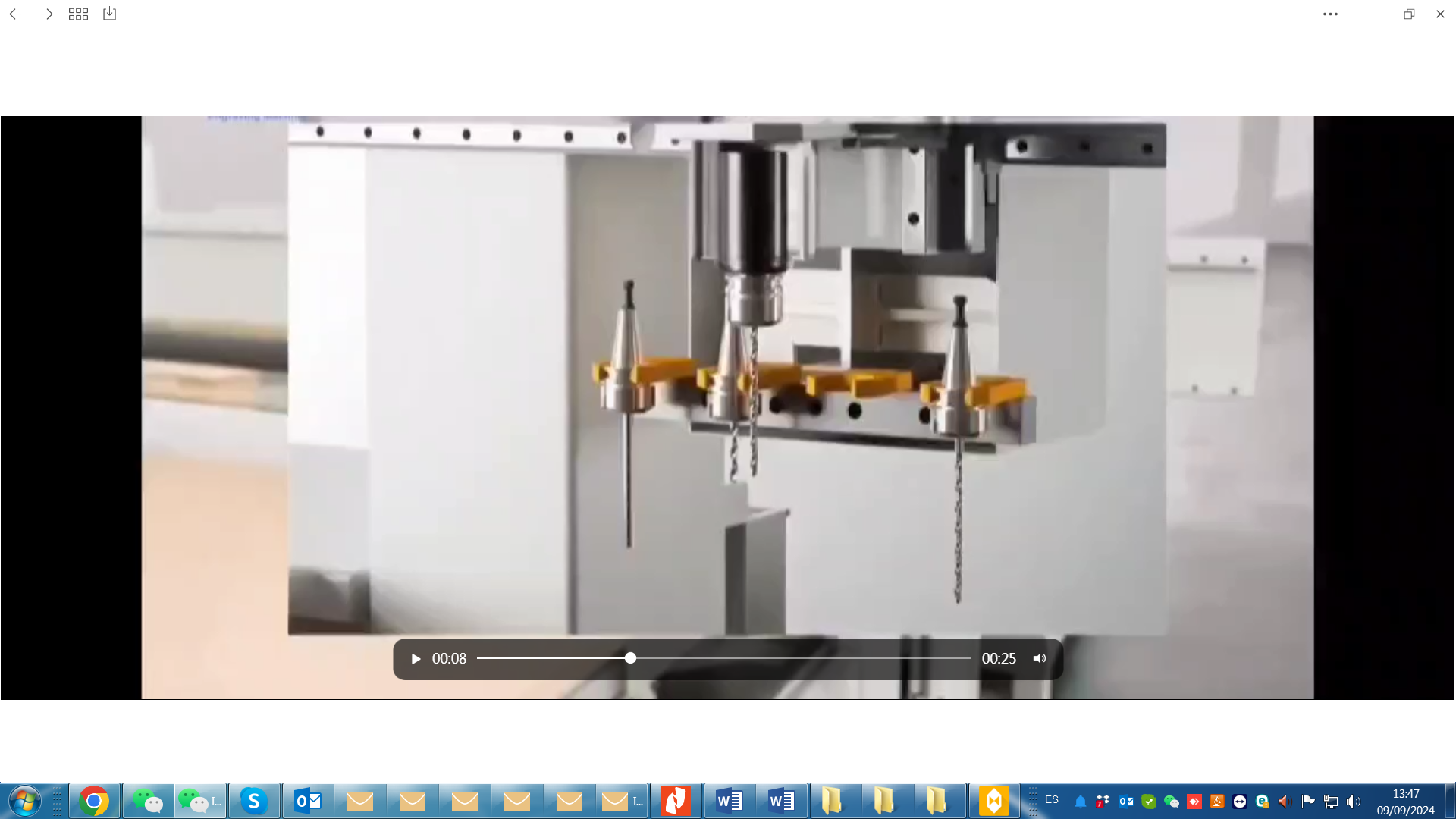

ALMACEN DE HERRAMIENTAS
La máquina dispone como complemento al motor de cambio automático de herramienta para los taladros, un almacén de herramientas de 4 posiciones que permite almacenar diferentes herramientas para los diferentes diámetros o formas de los agujeros a realizar sobre los paneles.
CONTROL CNC
La maquina dispone de un potente control numérico encargado de controlar todos los movimientos de la maquina de forma rapida y precisa. Este control es capaz de importar archivos CAD para poder crear el patrón de corte y realizar los mecanizados
